Видеокарта для энтузиастов: Обзор XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3)

Видеокарты на базе G73 - уже далеко не редкость и тем более не роскошь. На данный момент на основе этого чипа выпускаются видеокарты GeForce 7300 GT, GeForce 7600 GS и GeForce 7600GT. Какими бы не были официальные технические характеристики видеокарт. Производители очень часто выпускают несколько модификаций одной и той же видеокарты. В основном такая тенденция применима к видеокартам среднего ценового диапазона и связана она с высокой популярностью видеокарт данного сегмента. Таким образом, каждый производитель предоставляет покупателю свободу выбора определенной модификации одной и той же видеокарты тем самым, разделяя семейство определенного продукта на "классы доступности". (Например у вас есть 200 у.е. и вы купите продукт со стандартной конфигурацией, а кто-то доплатит еще 20 и получит более эффективную систему охлаждения, качественные элементы на печатной плате, более быструю память и т.д.).

Ассортимент видеокарт GeForce 7600/7300 очень велик. Производители сами разрабатывают дизайн и выбирают, какую память и охлаждение на них установить. Частоты тоже далеко не всегда соответствуют "референсным" спецификациям. Плохо это или хорошо – ответить сложно. Скорее всего, это хорошо т.к. возможно если бы потребитель не обладал таким широким выбором различных реинкарнаций референсных видеокарт класса GeForce 7600/7300 то, скорее всего больш а я часть потенциальных покупателей отдала свое предпочтение предложениям от канадской компании ATI. На мой взгляд описанная выше ситуация применима к положению продукции ATI в среднем сегменте рынка видеокарт. С другой стороны возможен "обман" невнимательного покупателя благодаря так называемым "обрезкам" тех или иных полноценных моделей путем установления более медленной памяти, урезания ее шины, упрощения печатной платы, уменьшения числа конвейеров и т.д. Как вы могли заметить ответить на этот вопрос для "всех" невозможно, каждый лично задается этим вопросом и отвечает на него только для себя.

XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3)

Сегодня уже никого не удивишь обзором видеокарты обычной GeForce 7600 GT, так что для нашего обзора я отыскал необычную видеокарту GeForce 7600 GT, а именно - XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3).

Как ни странно видеокарта досталась мне в обычной картонной коробке скромного размера. Сам бокс с видеокартой и сопутствующей комплектацией находится внутри картонного чехла, на котором описаны возможности и технические характеристики продукта, а так же изложена краткая информация о технологиях NVIDIA SLI, Pure Video и движке Cine FX.

В коробке кроме самой видеокарты мною были обнаружены следующие аксессуары:

• руководство по установке видеокарты и драйверов на 16 языках, включая, Русский;
• компакт-диск с драйверами (ForceWare 91.31 для Windows 2000/ XP и ForceWare 84.25 для Windows XP x64) и демо-версиями игр;
• рекламный буклет с продукцией компании XFX;

• один 15 pin DVI / D-Sub переходник;
• адаптер-разветвитель для HDTV и VIVO;
• кабель S-Video.

Все это находилось под пластиковой коробкой, в которой располагалась сама видеокарта.

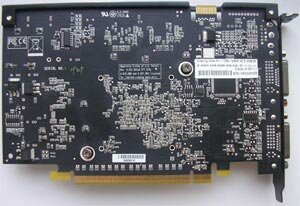

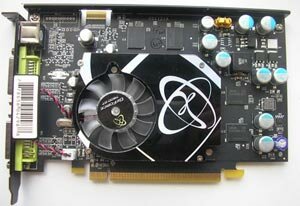

Видеокарта XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3) имеет PCB стильного черного цвета и на первый взгляд ничем не отличается от референсного дизайна. Но не тут то было, если присмотреться внимательнее и сравнить XFX GeForce 7600 GT XXX Edition с видеокартами эталонного дизайна, то можно заметить что расположение компонентов кардинально отличается от референсного PCB. Так, например силовые элементы перенесены из ближнего к DVI и TV-Out разъемам концу платы на дальний. Схема стабилизаторов напряжения ядра и памяти распаяны по разным концам платы. Такое расположение я вижу впервые.

увеличить (235 Кб)

увеличить (284 Кб)

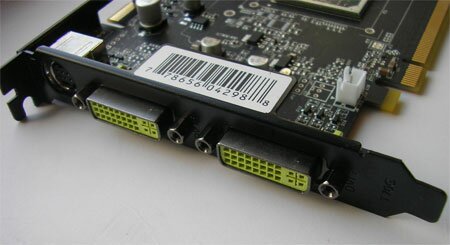

Видеокарта имеет интерфейс PCI-Express х16, оснащена двумя цифровыми выходами, и одним TV-выходом, а также разъемом для организации режима SLI. Дополнительного питания плата не требует, так как потребляемая мощность находится в районе 40-70 W.

Стильная алюминиевая пластина черного цвета на всю длину платы призвана предотвращать изгиб платы и усилить жесткость всей конструкции.

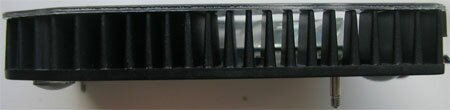

Система охлаждения XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3) выполнена из алюминия выкрашенного в черный цвет и небольшой медной вставкой в основании кулера.

Качество обработки основания вызывает только положительные эмоции, но отличным назвать его нельзя. После снятия системы охлаждения серый термоинтерфейс имеющий густую консистенцию не без труда был заменен на более привычный КПТ-8.

В целом система охлаждения справляется со своими обязанностями достаточно тихо, даже при переходе в 3D-режим звук от ее работы теряется в общем шуме двух работающих кулеров Zalman 7700С u и одного 120-мм вентилятора (1200 RPM). Единственный минус данной системы охлаждения в том, что не предусмотрено охлаждение видеопамяти.

Вот так выглядит видеокарта без системы охлаждения:

увеличить (296 Кб)

Ядро защищено от скола металлической рамкой. 0.09 мкм чип G73-GT выпущен на Тайване на 17 неделе 2006 года и относится к ревизии A2.

Тактовая частота – 590 МГц, что на 30 МГц выше референсного значения. Частоты в 2D и 3D у GeForce 7600 GT одинаковы.

Все чипы памяти распаяны на лицевой стороне видеокарты. Память стандарта GDDR-3, упакованая в корпус FBGA и произведеная корейской компанией Samsung, имеет маркировку K4J52324QC-BJ11 (data sheet), что приблизительно соответствует частоте 1800 МГц при напряжении 2.0 V± 0.1 V. Номинальное время доступа памяти равно 1.1 нс.

В нашем случае память видеокарты работает на частоте 1600 МГц (стандарт для 7600 GT – 1400 МГц), таким образом, мы имеем запас как минимум в 200 МГц, а оверклокерский потенциал памяти в соответствующих условиях, должен раскрываться после 1800 МГц. BIOS видеокарты XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3) можно скачать здесь.

Разгон XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3)

Разгон видеокарты XFX GeForce 7600 GT XXX Edition (PV-T73G-UGD3) проводился в несколько этапов:

• выяснение максимальных частот чипа и памяти;
• выявление оптимального значения дельты и поиск нового предельного значения частоты ядра.

Для разгона видеокарты использовалась утилита PowerStrip 3.70 Build 570, несмотря на то что RiveTuner v2.0 RC 16 правильно определяет нашу "подопечную":

Проверка частотного потенциала видеокарты проверялась на стандартной системе охлаждения с замененным термоинтерфейсом и установленными радиаторами на чипы памяти.

После тщательных проверок и тестов видеокарту удалось разогнать с номинальных частот в 590/1600 МГц до 650/1760 МГц. Частотный потенциал чипа находится на приличном уровне, а вот память меня немного огорчила. При номинальном значении 1800 МГц она с трудом заработала на 1760 МГц.

Я решил выяснить причину такого низкого частотного потенциала нашей памяти, ведь частота в 1800 МГц для нее номинал, все что больше – разгон. А мы имеем всего лишь 1760 МГц. Итак, по заявлению производителя памяти для нормального функционирования чипов K4J52324QC-BJ11 необходимо напряжение 2.0 V± 0.1 V. Смею предположить, что инженеры XFX Creation inc. решили перестраховаться и уменьшили подаваемое напряжение на память. Экспериментальным путем я решил подтвердить или опровергнуть свое предположение. Для мониторинга напряжения памяти мною был приобретен мультиметр.

Напряжение, подаваемое на память, составляло 1.8 V, не удивительно, что память так плохо ведет себя при разгоне. Следовательно увеличив напряжение на памяти до 2.0 V мы получим нормальный частотный потенциал памяти, но поиск информации о вольтмоде карт на похожем PCB дизайне результатов не дал. А быть первопроходцем меня сдерживает малое количество опыта в данном деле. Как только мною будет накоплено нужное количество информации по вольтмоду XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3) я непременно отчитаюсь о проделанной работе в рамках другой статьи.

Вернемся к разгону видеокарты. После выявления максимальной частоты чипа в 650 МГц, я решил поэкспериментировать с разными значениями дельты геометрического блока (по умолчанию частота блоков Geometric/Shader/ROP синхронна). Насколько вам известно, ограничивающим фактором разгона GPU на видеокартах серии GeForce 7 является блок геометрии графического процессора, если подобрать оптимальное отрицательное значение его дельты, то можно достичь более высокой частоты работы чипа без потери производительности. Опытным путем было найдено это значение для данного экземпляра видеокарты. Оно равнялось "-80". При этом частоты соответствующих блоков составляли 630/710/710 МГц (Geometric/Shader/ROP).

Температурные режимы XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3)

Прежде чем перейти к замеру производительности видеокарты я хотел бы обратить ваше внимание на тепловыделение данной видеокарты при разных частотах. Прогрев видеокарты осуществлялся тестом "Firefly Forest" из тестового пакета 3DMark 2006 при активизированной 16 кратной анизотропной фильтрации в течение 30 минут.

В номинальном режиме для данной видеокарты (590/1600 МГц) ее максимальная температура не превысила отметки в 70 °С. В "простое" температура чипа составляет 40 °С. Максимальная температура чипа при такой частоте составила 66 °С.

С увеличением частоты GPU до 650 МГц его тепловыделение возросло всего на 2 °С и составило 68 °С.

При третьей частотной конфигурации чипа (630/710/710 МГц) с использованием отрицательной дельты геометрического блока графический процессор нашей XFX GeForce 7600 GT XXX Edition разогрелся до 71 °С.

Чип G73-GT производится по технологии 90 нм и его тепловыделение находится на довольно-таки низком уровне. Показатели, которые мы получили при замере тепловыделения нельзя назвать приемлемыми для данного GPU, но, тем не менее, система охлаждения данной видеокарты справляется с возложенными на нее обязанностями на порядок лучше, чем референсная система охлаждения (не забывайте, что видеокарта разогнана по отношению к референсным частотам) и позволяет раскрыть частотный потенциал чипа.

Тесты XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3)

Тестирование проводилось в корпусе с открытой боковой стенкой. Конфигурация тестового стенда такова:

• Процессор: AMD Athlon 64 3200+ 2700 MHz (Штатная - 2000 MHz), 1.55 V, 512 Kb, Cool & Quiet - Disable, (Venice, E6);
• Материнская плата: ASUS A8N-SLI Premium (nForce 4 SLI), Socket 939, BIOS v.1005;
• Система охлаждения процессора: ZALMAN 7700 CU;
• Термоинтерфейс: КПТ-8;
• Оперативная память: 2х512 Mb (Patriot PDC1G3200+XBLK), 608 MHz, 2.5-4-3-5(1T), 2.75 V;
• Видеокарта: XFX GeForce 7600 GT 256MB DDR3 XXX Edition (PV-T73G-UGD3);
• Дисковая подсистема:
• • 160 Gb SAMSUNG HD160JJ (S08HJ10YC00147), SATA-II, 7200 RPM, 8 Mb;
  • 160 Gb Seagate Barracuda 7200.9 (ST3160827AS), SATA, 7200 RPM, 8 Mb;
• Корпус: ATX Chieftec DG-01 WDU + на вдув 120-мм корпусный вентилятор, ~1200 RPM;
• Блок питания: ThermalTake Purepower 420W;
• Монитор: Samsung 793DF.

Операционная система - Windows Server 2003 EE x32 SP1 с использованием системных драйверов NVIDIA nForce 6.69. DirectX 9.0 установленный в системе имел дату релиза – август 2006 года. В качестве видеодрайвера выступал ForceWare 91.47.

Все лишние сервисы были отключены. Никаких дополнительных программ также не устанавливалось - "чистый трэй". Система настроена на максимальное быстродействие.

Тестирование проводилось при следующих настройках драйвера:

• Antialiasing setting: Application-controled;
• Anisotropic filtering: Application-controled;
• Image settings: Quality;
• Color profile: Not available;
• Vertical sync: Off;
• Force mipmaps: None;
• Conformat texture clamp: On;
• Extension limit: Off;
• Hardware acceleration: Single-display mode;
• Trilinear optimization: On;
• Anisotropic mip filter optimization: Off;
• Anisotropic sample optimization: On;
• Gamma correct antialiasing: On;
• Transparency antialiasing: Off;
• Triple buffering: Off;
• Negative LOD bias: Allow.

Замер уровня быстродействия видеокарты проходил в 4 частотных режимах работы видеокаXFX GeForce 7600 GT XXX Edition (PV-T73G-UGD3) были уменьшины до референсных)

• XFX 7600 GT original (590/1600),
• XFX 7600 GT overclock (650/1760),
• XFX 7600 GT (Δ-80) overclock (710/1760).

Нам необходимо выяснить уровень прироста производительности видеокарты, а не ее производительность в большом количестве приложений разного типа, поэтому считаю, что будет правильно провести тестирование только в синтетических тестах. Я выбрал набор от компании FutureMark:

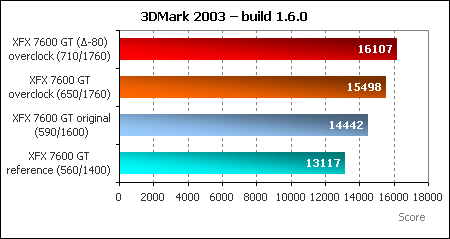

• 3DMark 2003 – build 1.6.0, настройки по-умолчанию;

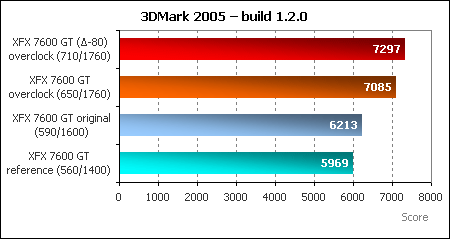

• 3DMark 2005 – build 1.2.0, настройки по-умолчанию;

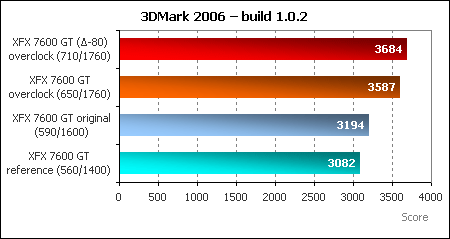

• 3DMark 2006 – build 1.0.2, только разрешение 1280 x 1024, настройки по-умолчанию.

Результаты тестирования

Пожалуй, добавить к результатам тестов нечего, кроме того, что производительность видеокарты XFX GeForce 7600 GT XXX Edition 590 M растет пропорционально увеличению частот чипа и памяти. Изменение дельты частот геометрического блока практически не влияет на итоговую производительность. В заключении хотелось бы добавить сводную таблицу результатов:

Наименование теста	XFX 7600 GT reference (560/1400)	XFX 7600 GT original (590/1600)	XFX 7600 GT overclock (650/1760)	XFX 7600 GT (Δ-80) overclock (710/1760)	Прирост по сравнению с режимом "reference"	Прирост по сравнению с режимом "original"
3DMark 2003	13117	14442	15498	16107	22,8%	11,5%
3DMark 2005	5969	6213	7085	7297	22,2%	17,4%
3DMark 2006	3082	3194	3587	3684	19,5%	15,3%

Заключение

В заключение данного материала хотелось бы подытожить все вышесказанное и высказать свое мнение по поводу рассмотренной сегодня нами видеокарты. Видеокарту XFX GeForce 7600 GT XXX Edition (PV-T73G-UGD3) можно отнести к классу продуктов для экономичных энтузиастов. Качество видеокарты и элементов на печатной плате находится на высшем уровне. Завышенные частоты чипа и памяти свидетельствуют о том, что данные компоненты были специально отобраны для данного продукта, а использование, пожалуй, самой быстрой GDDR-3 памяти со временем выработки 1.1 нс. я считаю огромным плюсом данной видеокарты. А то, что напряжение на чипах памяти занижено ни как портит общее впечатление от этой видеокарты, а если продукт рассчитан на энтузиастов и оверклокеров, то им увеличить данный показатель не составит ни какого труда. Единственный, но незначительный минус это средняя по своей эффективности система охлаждения, в которой не предусмотрено никакого охлаждения чипов памяти. Общее же впечатление от карты отличное.

Положительные стороны:

• завешенные частоты GPU и памяти и как следствие высокий уровень производительности на номинальных частотах;
• использование 1.1 нс. памяти, что подразумевает ее высокий частотный потенциал при определенных условиях;
• нереференсный дизайн печатной платы;
• более качественные элементы печатной платы;
• тихая система охлаждения;
• цена продукта находится на уронвне обычных GeForce 7600 GT;
• использование силовой алюминиевой пластины для увеличения жесткости конструкции.

Отрицательные стороны:

• малоэффективная система охлаждения.
