Сборка водяного охлаждения своими руками

Итак, сегодня я расскажу о том, как в домашних условиях из подручных средств и не только можно собрать систему водяного охлаждения, при этом сделав эту процедуру не накладной для своего кармана, но эффективной для компьютера.

Вначале опишу характеристики своей системы, для которой и подразумевалось использование водяного охлаждения.

Конфигурация такова:

• Процессор - ЦП Core2Duo E6300, разгон 88%, 3500MHz, множитель цп 7 и шина FSB 500 MHz;
• Материнская плата - Gigabyte GA-965P-S3 (3 PCI, 3 PCI-E x1, 1 PCI-E x16, 4 DDR2 DIMM, Audio, Gigabit LAN);
• Оперативная память - ОЗУ 2*1Gb OCZ PC8500 SLI Ready EPP (OCZ2N1066SR1G) 1000 MHz, тайминги 4-4-4-12;
• Видеоадаптер - 256 Мб Radeon X1950 Pro, 634 MHz /1404 MHz частоты GPU и памяти;
• Жесткий диск - RAID 0, 2*HDD 160 Gb SATA-II 300 Western Digital 1600AAJS 7200rpm 8Mb;
• Корпус - ASUS 6AR;
• Блок питания  - Hiper 580W HPU-4M580-PU (12sm Fan) Black.

Вот, в принципе, основное компоненты системы.

Теперь про СВО, которая охлаждает процессор(1,45В) и северный мост(+0,2В).

На процессоре используется ватерблок ZALMAN ZM-WB3 Gold.

Водоблок в системе водяного охлаждения играет важную роль. От его эффективности зависит эффективность всей системы. Поэтому я настоятельно советую всем уделять особое внимание этой детали.

Ватерблок от Zalman имеет размеры 60 x 60 x 20 мм и вес 0.558 кг. Сделан очень качественно, зеркальное медное основание и крышка из анодированного алюминия, внутри к основанию припаяны медные ребра (для увеличения поверхности, рассеивания тепла).

Водоблок на северном мосту самодельный, толстое медное основание (очень хорошего качества) и крышка из оргстекла. Внутри основание имеет форму множества пирамидок (также для увеличения поверхности, рассеивания тепла), толщина основания 5мм, плюс высота пирамидок 5мм, все это выточено из монолитной пластины меди толщиной 1см. Размер "ватера" 50х50х18мм, если не учитывать высоту штуцеров.

Основание зеркальное, высокого качества, только немного потускнело и появились царапины, но об этом позже.

В качестве радиатора для охлаждения своей системы использую модифицированный радиатор печки легковой машины ВАЗ. Радиатор был предварительно укорочен в длину (20см рабочая поверхность) и ширину (12см), увеличил также просвет между ребрами (с помощью отвертки)  для более легкого продувания вентиляторами.

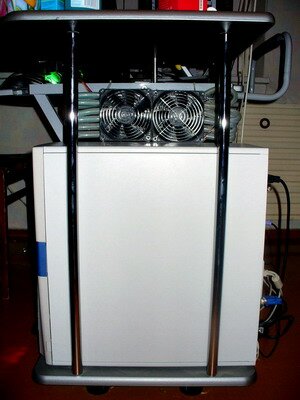

Законченная конструкция радиатора с двумя вентиляторами 12х12 (скорость вращения 1150 оборотов), и соединенными трубками с помощью шланга.

Для прокачки воды использую погружную помпу фонтанного типа  с мощностью прокачки 650л/ч "AQUAJET PFN 650". На мой взгляд, такой мощности будет вполне достаточно для создания эффективной системы охлаждения. Жидкость будет прокачиваться достаточно быстро, и помпа не станет слабым местом вашей системы охлаждения.

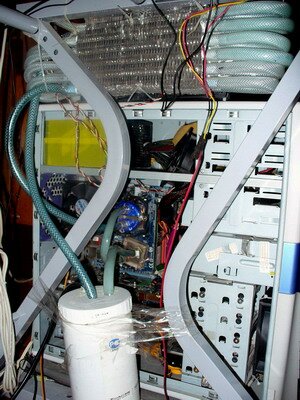

Помпа помещена в резервуар с дистиллированной водой. Она располагается около корпуса компьютера.

Во время съемки стояла видеокарта Radeon x1600 XT, на которую был установлен  кулер IH-500. В системе использовалась память 2х512 OCZ PC-6400 GOLD. А теперь посмотрим, чего я добился своей системой охлаждения в итоге.

Прогревая свой разогнанный процессор в течении часа программой TAT (ни что не может прогреть лучше ТАТ) оба ядра со 100% нагрузкой, самый высокий показатель из всех был 66 градусов, при этом комнатная температура составила 27 градусов.

Вот таким кратким отчетом о своей системе водяного охлаждения я хотел показать, что и сегодня эти системы очень эффективны, также мне хотелось бы посоветовать всем, кто еще не приступил к сборке такой системы, быть аккуратными и последовательными. Полученный результат может вас приятно порадовать.

В моем случае получились очень достойные результаты. Возможно, причиной этому является то, что это уже мой не первый опыт сборки подобных систем. Кроме того, у меня имеется опыт изготовки самодельных водоблоков, о которых в будущем я планирую написать.

На этом пока все. Всем успехов в сборке самодельных систем охлаждения.
