Эксперименты: Перепайка 2×256 модулей в 1×512, разблокировка множителя Athlon 64

На днях в очередной раз, просматривая отечественные ресурсы, посвященные экстремальному разгону и аппаратным модификациям, я нашел два очень интересных эксперимента на страницах форума Topmods.net . Автор обоих экспериментов TiN родом из братской Украины. Итак, суть первого эксперимента заключается в том, что бы перепаять чипы памяти Winbond BH-5 с двух планок по 256 МБ в одну 512 МБ планку.

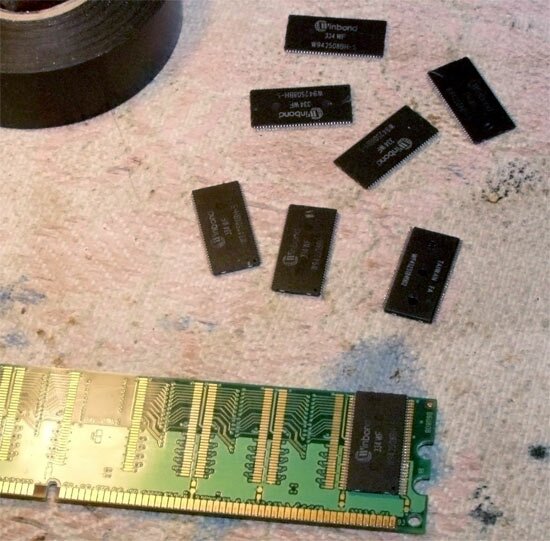

Первый чип удачно припаян на новое место

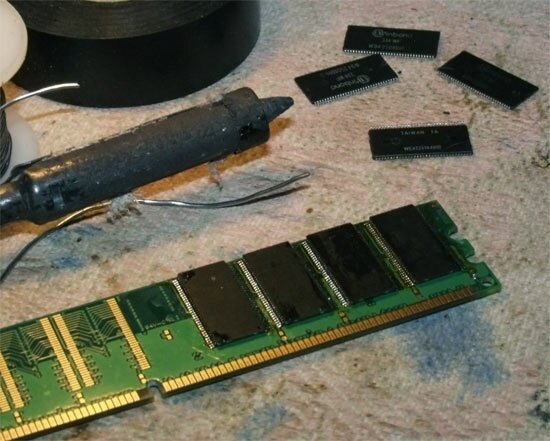

Еще четыре

Возможно, у некоторых возникнет вопрос — «зачем?». Я думаю, что одной из причин, которые побудили автора к осуществлению данного эксперимента это то, что планки с легендарными чипами Winbond BH-5 найти практически невозможно, особенно объемом 512 МБ, а использование 4-ех планок по 256 МБ не благоприятно сказывается на общем разгоне. Да и к тому же сам удачный опыт перепайки чипов с одной планки памти на другую очень пригодится TiN’у. Перепайка чипов происходила в домашних условиях при помощи газовой грелки и паяльника. Донорами были 2×256 OCZ Platinum PC3500EL Limited Edition основанные на Winbond BH-5.

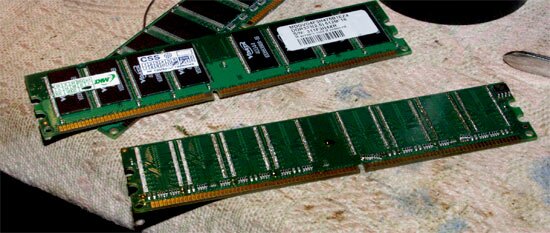

Одна из донорских планок набора OCZ Platinum PC3500EL Limited Edition

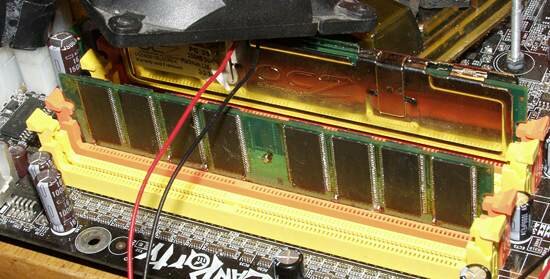

Тест готовой планки в паре с 512 МБ планкой V-data на чипах winbond CH-6

Так же SPD было перепрошито в двухсторонний модуль. Результатом оказалась стабильная частота в 237 МГц при самых агрессивных таймингах 1.5-2-2-5.

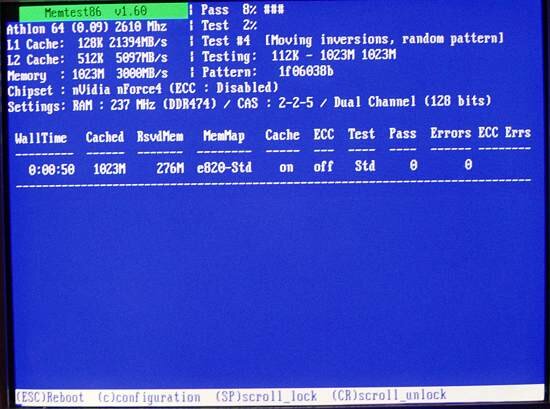

Memtest 1.6 при 237 МГц 1.5-2-2-5 1Т 1GB Dual (BH5+CH6)

Все тот же TiN на страницах своего родно форума пытается разблокировать множитель (в «высшую сторону») у процессоров AMD Athlon 64 socket 939, эксперимент пока что не увенчался хотя бы одним успешным результатом, но ребята с Topmods.net не сдаются. Кстати каждый из обладателей таких процессоров может оказать помощь в решении данного вопроса:

TiN писал(а):

Итак, сперва мне нужно немного статистики. Для этого.. качаете картинку http://www.topmods.net/tin/s939.jpg Печатаете (нужно ее держать перед глазами) или выводите на моник. Достаете процессор. берете мультиметр , ставите на сопротивление на 200 кОм ставите черный щуп на любую из синих ножек (удобнее скраю) и тыкаете красным в каждую из желтых ножек по очереди. и говорите че показал мультиметр на каждой из ног а лучше в фотошопе или на бумажке нарисуешь возле каждой желтой ножки значение Постим результаты тут: Незабываем написать какой процессор меряли. Нужны замеры любых S939-процессоров.

Если вас заинтересовал хотя бы один из описанных выше экспериментов вы можете принять участие в их обсуждении:

• Athlon 64: разблокировка множителя
• Перепайка 2×256 модулей в 1×512

Мы будем следить за положением дел у уважаемого TiN и информировать о его нвых достижениях, на этом у меня все. Берегите себя.
